BHD系列高速三維鉆床

BHD系列高速三維鉆床

特點：型鋼類、建筑鋼結構數控成套加工設備。

產品詳情


產品構成：

  本機床主要是由床身、數控滑臺、鉆削主軸箱、刀庫、夾緊裝置、檢測裝置、電氣系統、液壓系統、冷卻系統、鐵屑箱等部件組成。

產品特點：

  1、三個滑臺均有伺服電機控制，采用精密直線滾動導軌導向， AC伺服電機+滾珠絲杠驅動，很好地保證了其定位精度。
  2、主軸采用精密主軸，回轉精度高，剛性好。采用主軸伺服電機驅動，適用范圍廣泛，轉速可在很大范圍內無級變速，滿足多種轉速需求。
  3、機床配備3個直列式刀庫，每個刀庫均配有4把刀具，鉆孔過程中3個鉆削主軸箱均可自動換刀，滿足多種孔徑的需求。
  4、配備工件寬度檢測和腹板高度檢測裝置，可有效補償工件的變形，保證加工精度。
  5、采用小車送料，送料小車由伺服電機+齒輪齒條驅動,編碼器反饋，可實現工件的精確定位。

  6、冷卻系統：采用氣霧冷卻，具備內冷和外冷的功效，每個鉆削主軸箱均配有各自的外冷噴嘴和內冷接頭，可根據鉆孔需要進行選擇，內冷和外冷可單獨或同時使用。

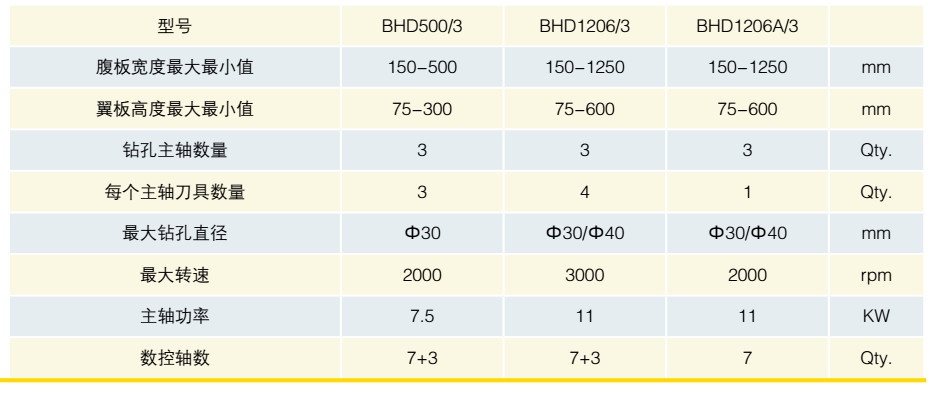

BHD系列高速三維鉆床規格參數介紹：
